美国PROSTAT原装CVM-780接触式静电量测试仪

CVM-780产品描述：

CVM-780接触式静电量测试仪能够测量并显示实时静电压数据。

CVM-780接触式静电量测试仪是一台高阻抗输入，低容抗输入的数字测量仪，真实测量静电电压，有体积小，携带方便和电池供电的特点。用于对静电放电（ESD）的分析和相关应用。

作为一台真是，实时测量静电电压的测量仪，它与静电场测量计较明显的趋避就是它的测量于静电场强度无关，CVM-780接触式电压测量仪使用*的有源测量探头，以达到防护和屏蔽被测物体周围微弱的电场强的干扰和影响，该测量仪使用镍金属氢化物电池供电，是一件有价值的ESD分析工具。

分析由CDM和MM引起的制造过程，设备使用和装配中的失效问题。可以测量以下设施表面静电：

-（IC等的）引脚

-（PCB等的）印刷线路

- 自动测试机器的接触探针

-（IC，半导体等制造，测试过程中使用的一系列）生产线，工具，机器等

- 机械零件

-（SMT贴片机器等的）元器件安装臂

-（IC等的）安装臂

- 生产辅助设备

- 椅子

- 手推车

- 人体

- 托盘

- 货架

- 导电容器，周转箱

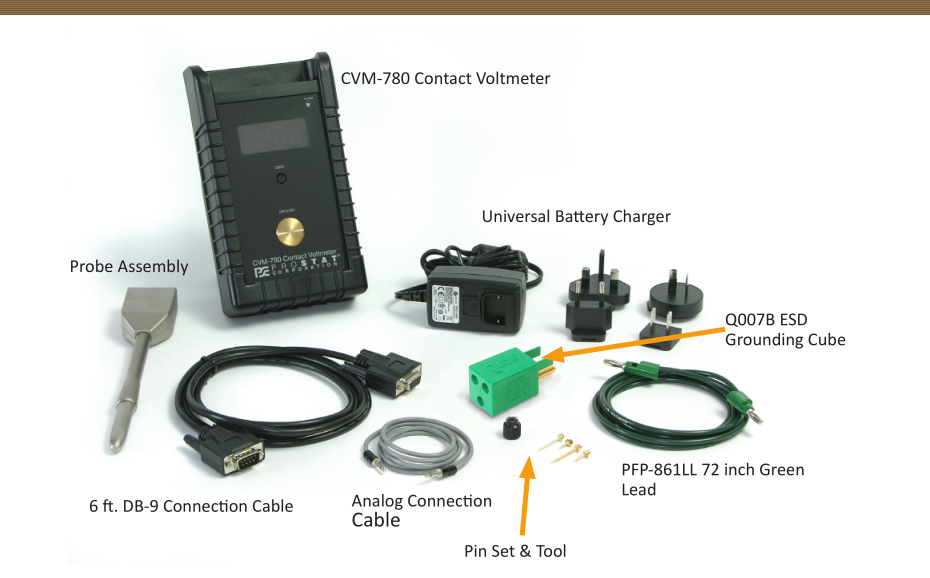

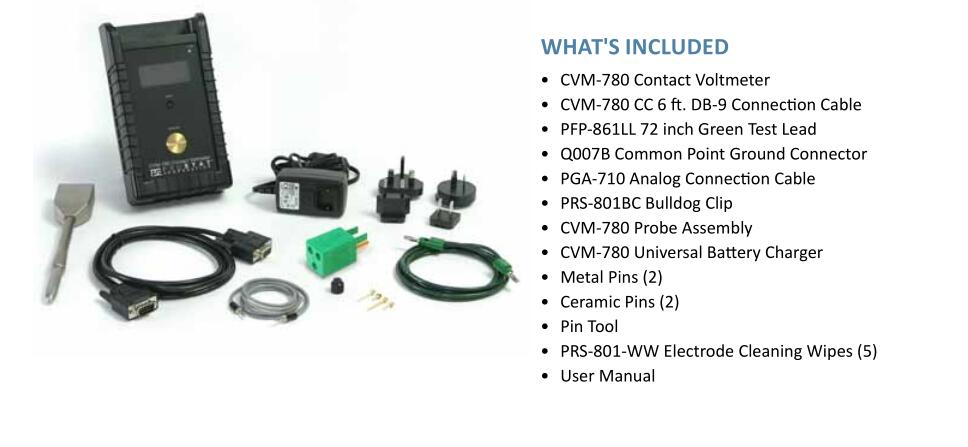

美国CVM-780接触式静电量测试仪 CVM-780 接触式静电测试仪的组成：

-CVM-780主机，

-测量探头，

-4个探针：

-2个镀金探针（1and 1/2”）

-2个陶瓷制探针（1and 1/2”）

-通用电池充电器

-接地线及其附件

美国CVM-780接触式静电量测试仪 CVM-780 接触式静电测试仪动态特性

响应时间：

-数字显示：每秒刷新3次

-检测仪输出：凝结时间<10ms

测量时电荷输入量：100XE-18库仑/伏（C/V）

检测仪输出增益范围：

10,000:1, 100uV/V

与Prostat PGA-710

自动分析系统兼容

美国CVM-780接触式静电量测试仪 CVM-780 接触式静电测试仪直流特性

测量范围：±525Volts

分辨率：1伏，3位数显

基本精度：±1%，±2单位

测量流动导体时的误差：

50 到525伏范围内：标准：<±5%（说明：<±5%，±2单位）

0到49伏范围内：标准：<±5%（说明：<±5%，±2单位）

输入阻抗：10E15欧姆电阻并联<1pF电容

每次充电后可连续运行：大约3.5小时（充电时也可以使用该仪器）
